Stojan na dosky STRONG 4000 kg – pár

STRONG 4000

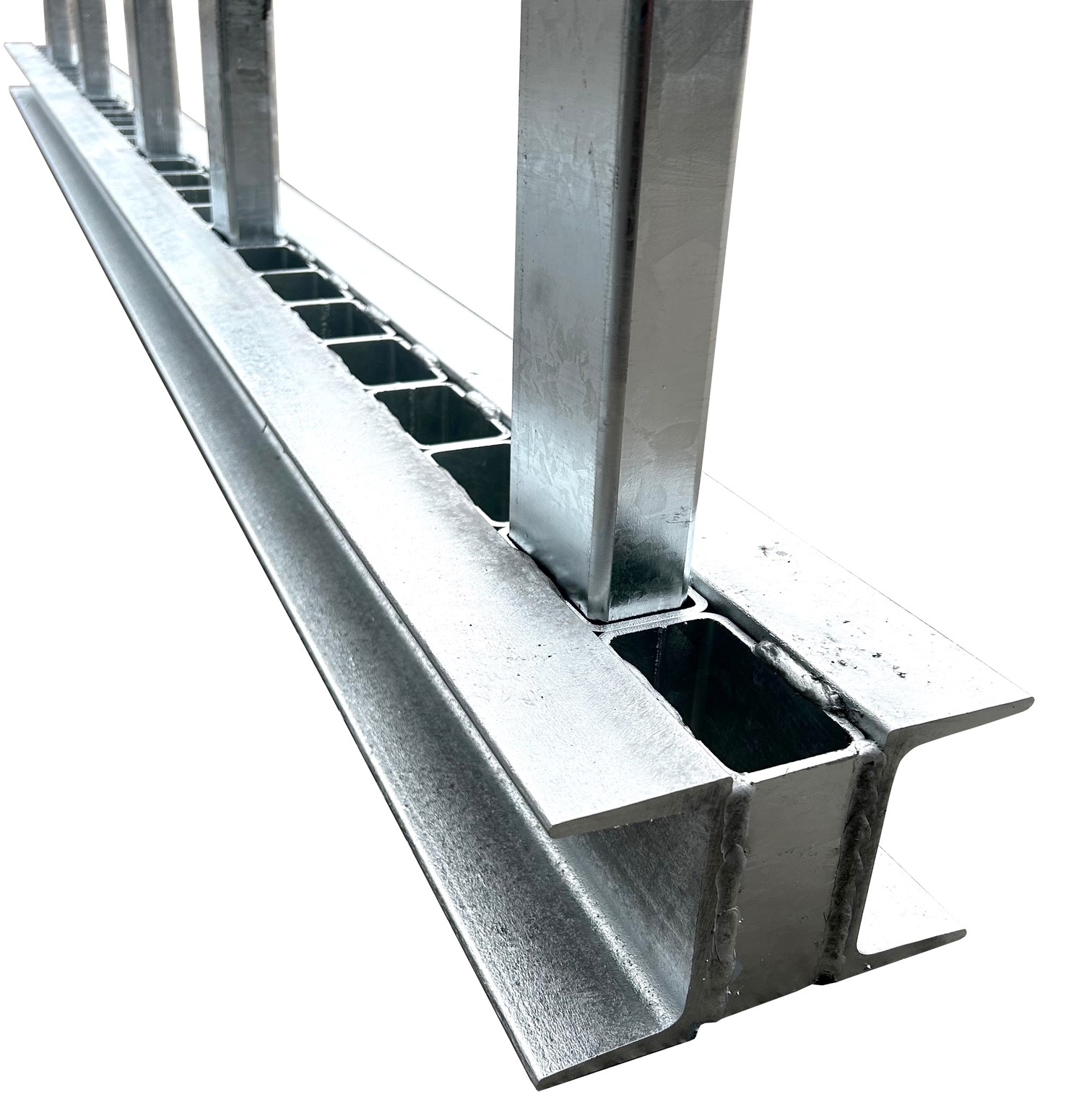

Stojan s alebo bez gumových častí určený na skladovanie alebo vystavovanie kamenných dosiek. Štandardná veľkosť: 3 m koľajnice, obdĺžnikové stĺpiky s výškou 1,5 m. Táto zosilnená konštrukcia umožňuje skladovať celé balíky kamenných dosiek, nielen jednotlivé dosky.

NÁŠ SYSTÉM ZARUČUJE:

– úsporu skladovacieho priestoru

– maximálne zníženie rizika zlomenia dosky

– bezpečné skladovanie a vystavenie

– najlepšiu a najpevnejšiu konštrukciu dostupnú na trhu

– pevnú konštrukciu – nosnosť 4 tony na sadu stĺpikov

– možnosť skladovania celých balení kamenných dosiek, nielen jednotlivých dosiek

– dizajn vhodný na použitie v skladoch aj vonku

– štandardný rozmer: základňa 3 m + obdĺžnikový stĺpik 1,5 m

– ​​produkt dostupný v pozinkovanom prevedení

SÚPRAVA OBSAHUJE:

– 2 lišty (3000×160×120 mm)

– 14 nosných stĺpikov ((80x40x5) a dĺžka 1500 mm)

– 33 otvorov pre nosné stĺpiky na lištu (povrch lišty žiarovo pozinkovaný)

TECHNICKÉ ŠPECIFIKÁCIE:

Rozmery (DxŠxV): 3000×1320×1500 mm (rozmery súpravy s rozstup 1000 mm)

Rozstup podľa požiadavky zákazníka, ale nie viac ako 2000 mm

Hmotnosť : 388 kg

Počet skladovacích polí: v závislosti od umiestnenia stĺpikov (33 otvorov na stĺpik)

Nosnosti:

Celková nosnosť regálu (2 koľajnice) s rovnomerným rozložením hmotnosti: 40 T

Nosnosť 4000 kg na pár stĺpikov (80x40x5)

Diagram maximálneho zaťaženia pre 3 varianty stĺpikov:

Maximálne zaťaženie pre pár stĺpikov s prierezom 80 x 40 s hrúbkou steny 5 mm a výškou 1500 mm.

Uhol podopretia α Vzdialenosť A Max. nosnosť

85° 12 cm 4040 kg

80° 24 cm 2430 kg

75° 37 cm 1630 kg

70° 50 cm 1230 kg

65° 64 cm 990 kg

60° 80 cm 840 kg

Maximálne zaťaženie dvojice stĺpikov s prierezom 80 x 40 s hrúbkou steny 5 mm a výškou 1800 mm.

Uhol podopretia α Vzdialenosť A Max. nosnosť

85° 15 cm 3310 kg

80° 30 cm 1990 kg

75° 45 cm 1340 kg

70° 61 cm 1010 kg

65° 78 cm 820 kg

60° 97 cm 690 kg

Maximálne zaťaženie dvojice stĺpikov s prierezom 80 x 40 s hrúbkou steny 5 mm a výškou 2000 mm.

Uhol podopretia α Vzdialenosť A Max. nosnosť

85° 16 cm 2960 kg

80° 33 cm 1780 kg

75° 50 cm 1190 kg

70° 68 cm 900 kg

65° 88 cm 730 kg

60° 109 cm 620 kg
